ステンレス鋼フランジ

ステンレス鋼のフランジは、ステンレス鋼で作られた標準化されたディスク-型接続コンポーネントです。その主な機能は、2つのフランジとその間にガスケットをボルトで固定することにより、パイプ、バルブ、または機器の間に取り外し可能な圧力-タイトなシールを作成することです。高圧、温度極端、腐食性環境など、要求の厳しい条件の下で構造の完全性とシーリングの信頼性を維持するように設計されています。

1。基本構造

• フランジボディ：圧力-ベアリングコンポーネント、圧力評価に応じて設計された厚さと直径。
• ボルト穴：固定のためにボルトを収容するために、周囲の周りに均等に分布しています。
• シーリングフェイス：一般的なタイプには、上昇面（RF）、フラットフェイス（FF）、およびリング-タイプジョイント（RTJ）が含まれ、それぞれにシーリングの有効性に影響を与えます。
• 首の構造：たとえば、溶接ネックフランジ（WN）は、パイプへの溶接用のテーパーネックを備えており、高{-圧力と高-温度アプリケーションに適しています。

2。接続方法によるタイプ

• 溶接ネックフランジ：溶接によりインストールされ、重要なアプリケーションに高強度を提供します。
• ねじれたフランジ：スレッドを介して接続され、溶接を回避し、分解を促進します。
• ブラインドフランジ：パイプラインの終わりを密閉するために使用され、システムのメンテナンスが可能になります。
• ラップジョイントフランジ：スタブエンドで使用され、インストール中にアライメントを簡素化します。

ステンレス鋼フランジの性能は、主に2つのタイプに分類された材料選択に大きく依存します。

1。オーステナイトステンレス鋼

• プロパティ：ニッケルとクロムが含まれており、優れた腐食抵抗、靭性、および非-磁気特性を提供します。
• 一般的な成績：

 304（ASTM A182 F304）：一般-目的、軽度の腐食性媒体に耐性。

 316L（ASTM A182 F316L）：モリブデンが含まれており、塩化物イオン腐食に耐性があり、海洋および化学環境に最適です。

 321/347H（ASTM A182 F321/F347H）：チタンまたはニオビウムで安定し、顆粒間腐食に耐性があり、高温に適しています（最大800度）。

 904L（ASTM A182 F904L）：濃縮硫酸やリン酸などの強力な腐食性媒体に耐性の高い合金含有量。

2。デュプレックスステンレス鋼

• プロパティ：オーステナイト構造とフェライト構造を組み合わせて、高強度（316Lの約2倍）と優れた応力腐食亀裂抵抗を提供します。
• 一般的な成績：

 F51/F60（2205およびSuper Duplex）：海底パイプラインおよび化学反応器で使用される塩化物腐食に耐性があります。

 F65（2507スーパーデュプレックス）：極端な環境のより高い強度と腐食抵抗。

• エネルギーとパワー：核および熱電力システムの高-温度蒸気パイプラインの接続。-の温度安定性（347hフランジなど）の材料が必要です。
• 石油化学産業：硫化水素腐食に対する耐性を必要とする精製ユニットと酸っぱいガスパイプラインで使用されます（例えば、デュプレックスグレードF51/F55）。
• 造船とオフショアエンジニアリング：海水冷却システムと海水油パイプラインは、塩水腐食に対する耐性を必要とします（例えば、316Lまたは二重フランジ）。
• 食品および製薬産業：滑らかな非-多孔質表面（例えば、研磨316Lフランジ）を必要とする衛生パイプライン接続。
• 建設と機械：中央エアコンシステムと高-圧力流体輸送機器、シーリングの信頼性と寿命を強調します。

ステンレス鋼フランジを選択するには、次のことを考慮する必要があります。

• 圧力-温度評価：ASME B16.5やEN 1092-1などの標準に基づいて、システム設計パラメーターを一致させます。
• メディアの互換性：腐食抵抗に基づく材料の選択（例：塩化物の316Lまたは二重鎖-豊富な環境）。
• 溶接および設置要件：溶接ネックフランジには互換性のある溶接材料が必要ですが、ねじれたフランジには腐食-耐性スレッドが必要です。

• high -パフォーマンス資料：高-合金ステンレス鋼（たとえば、6mo合金）と、より要求の厳しい条件のためのカスタマイズされた二重鋼の使用の増加。
• 軽量デザイン：圧力を損なうことなく材料の使用を減らすための有限要素分析による構造最適化{-ベアリング容量。
• スマート監視：シーリング条件と漏れ防止のリアル-時間モニタリングのセンサーの統合。

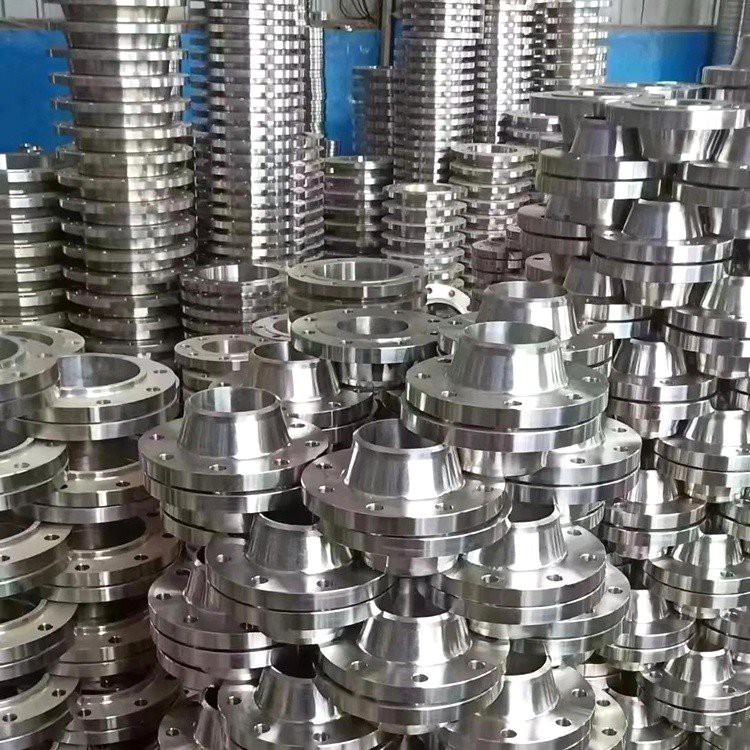

Hebei Yongqiang Pipe Line Co.、Ltdは、Wn Flange、S/O Flange、Flat Flange、Blind Flangeなどを含む、ステンレスおよび二重鋼のフランジ年-ラウンドの大きなインベントリを維持しています。いくつかの仕様については、以下の表を参照してください。さらに、当社はカスタマイズされた製品サービスを提供し、顧客の鋼鉄グレード、図面、サンプル、またはパラメーターの要件に応じて、さまざまなステンレスおよび二重鋼フランジを生産できます。

産業接続システムの重要なコンポーネントとして、ステンレス鋼フランジは、材料の多様性、構造的適応性、標準化された設計を通じて、近代産業の安全性と効率をサポートします。新しい材料とデジタル技術の統合により、そのパフォーマンスと信頼性は引き続き進み、エネルギーや化学処理などのコアセクターに包括的なソリューションを提供します。

ステンレスと二重鋼のフランジが必要な場合は、お気軽にお問い合わせください。

電子メール：johnny@yqpipeline.com

whatsapp：+86 15632733100

Tel：+86 317 6376727
